Автоматический твердотопливный котел Zota Cuba 40 кВт

Описание

Какой мощности купить котел для отопления дома?

Обычно мощность котла считают так:

1. 1 кВт на 10 м2
2. Для Сибири (3ий климатический пояс) - поправочный коэффициент 1,2-1,5. Т.е. надо добавить запас мощности 20-50%

Это расчет при нормальном утеплении - стены 150 мм минваты + 200 мм минваты крыша.

Т.е.

на 50 м2 - надо 6-8 кВт

на 100 м2 - 12-15 кВт

на 200 м2 - 24-30 кВт

Продажа автоматических котлов Зота Куба в магазине Алтайский Уют

Мощность, кВт:   15   20   25   32   40   50   60   80   100   130

Автоматический котел с горением до 7 суток при высоком КПД - 84%, системой защиты от зависания топлива и новой горелкой для более зольного топлива. До 150 м2.

Автоматический котел Zota Cuba долго горит засчет нескольких составляющих:

• - большой бункер;
• - автоматика - турбина + пульт;
• - 3-ходовой теплообменник

Отличия Zota Cuba от более дешевого Zota Forta:

• - более широкая горловина 260*200мм и шнек (133 вместо 108 мм) , поэтому уголь не застревает;
• - реверс шнека - для защиты от пожара;
• - увеличенная горелка - поэтому сгорает даже сильно спекающийся уголь;
• - толщина стали - 6мм вместо 4мм;
• - СТОП-уголь уже в базе.

Автоматические котлы состоят из 5 основных частей:

1) Бункер для топлива

2) Механизм подачи
3) Горелка

4) Теплообменник
5)  Контроллер

Уголь поступает из бункера в горелку при помощи шнекового механизма подачи топлива. Далее горелка поджигает уголь и вентилятор раздувает огонь и поддерживает. А пульт - контролирует работу котла и насосов. Рассмотрим все части котла по порядку:

1) Бункер автоматического котла Zota Cuba

Объем у всех моделей больше, чем у более дешевого Зота Форта. Там было 210 л, а в модели Cuba - от 270 до 700л. Сверху - застежки, чтобы крышка плотно закрывалась! Увеличена горловина бункера - 260*200мм - чтобы топливо не зависало. В узких горловинах уголь иногда застревает и горение останавливается. Зота Куба защищена от этого! Может "переваривать" уголь не только мелкий "орех", но и куски до 70мм.

Благодаря такому большому бункеру котел может гореть до 7 суток. Это если Вы топите стандартным углем насыпной плотностью около 750 кг/м3 и калорийностью 4700-4800 ккал/кг.

Непрерывно котел может работать на полной мощности чуть больше 1-2 суток. Но в реальности, когда котел разгоняется, то потом он просто поддерживает горение - на малых мощностях. В целом котел работает столько:

- около 8 ч в сутки в межсезонье + 16 поддерживает горение

- около 12 ч в сутки в морозы + 12 ч поддерживает горение

Это именно непрерывное горение. А реальное - до 1 недели или даже больше (особенно долго горит весной и осенью).

Можно докупить надставку для бункера на 100 л и увеличить время горения еще в 1,5 раза. Также можно заказывать бункер другого объема - тогда котел будет работать до 9 или даже до 14 дней. В целом время горения зависит от качества утепления дома, теплотворности топлива, температуры на улице и других факторов.

Мощность котла варьируется от 20% до 100%. Так что, дома будет комфортно даже весной и осенью, когда котел работает на минимальных "оборотах".

Бункер можно установить как слева, так и справа. Топливо - уголь фракции "орех", т.е. небольшой. При ручном режиме - можно топить дровами, топливными брикетами, и крупным углем 50-350 мм. Котел не только долго горит, но имеет большой КПД - 84 %, практически как у газовых котлов.

2) Механизм подачи топлива котла Зота Куба

У этого котла  1 шнек (1), он приводится в движение моторедуктором (2) с передаточным числом 1200 и мощностью 180 Вт - в 2 раза мощнее, чем у Форта.

Есть реверс. Если застревает крупный камень - при помощи 3 попыток шнек сначала движется в обратную сторону, а потом пытается протолкнуть камень. На это есть 3 попытки, после чего котел встает в аварийный режим, чтобы не поломать оборудование.

Чтоб найти этот камень, из-за которого котел встал - есть прочистной ревизионный люк (3)

У всех 1-шнековых котлов есть опасность обратного протлевания топлива. Т.е. уголь может загореться не в горелке, а рядом со шнеком. От этого есть защита. Датчик температуры топливопровода (5). Если температура выше 85 градусов, то вентилятор (7) WPA-120 83 Вт перестает работать и горящий уголь выталкивается свежим топливом в зольный ящик.

Есть система "антидым" - если угля мало - все равно не будет дымить. Резиновая трубка (4) выравнивает давление в котел и бункере. Если ее не будет - в бункер может попадать дым. А с трубкой - такой проблемы нет.

В модели Куба уже в базе идет система СТОП-уголь (6)

Система СТОП-уголь

На время поиска камня, остановившего котел, надо остановить подачу угля. Система СТОП-уголь при помощи штырей создает решетку,  которая не дает углю попасть с топливопровод. Когда камень нашли - штыри нужно вытащить, чтобы уголь свободно шел в горелку котла.

Если надолго отключили свет или шпонку сорвало, то датчик температуры может не помочь. Для этих редких случаев есть дополнительная противопожарная защита -

Система охлаждения топливопровода

Состоит из 3 частей:

• емкость для воды 8л - отсюда вода поступает в котел через шланг
• термостатический клапан - он  дает команду на тушение
• гибкий резиновый шланг

3) Горелка котла длительного горения Zota Cuba

В котлах Зота Куба стоит горелка (1) ретортного типа.  Состоит из стального корпуса и большой чугунной неповоротной чаши (для удобства чистки - чаша снимается).

Топливо подается снизу механизмом подачи, из бункера. Уголь загорается от средних слоев уже горящего топлива. А зола и шлак после сжигания сдвигаются на край лотка новым топливом и осыпаются в зольный ящик. Т.е. топливо движется снизу вверх.

В чаше есть вентиляционные отверстия (2) для раздувания пламени. Огонь раздувается вентилятором WPA-120 мощностью 83 Вт - установлен снаружи, смотрите на чертеже механизма подачи.

Сверху - чугунный рассекатель пламени (3). Он выполняет 2 функции:

• - равномерно распределяет пламя горелки;
• - эффективно дожигает топливо и увеличивает КПД

Работать может не только на угле, но и на пеллетах (без автоподжига). Если Вы хотите топить котел пеллетами - в места болтов-заглушек надо вставить трубки подачи вторичного воздуха (4).

4) Котловой блок Зота Форта

Корпус котла утеплен. На нем 3 дверцы

1. Прочистная дверца - сверху

За ней находится теплообменник. Он S-образной формы - чтобы огонь огибал большее количество водонаполненных емкостей. В теплообменнике - сталь 6мм, поэтому срок службы котла - 10 лет и больше! Дымовой коллектор с увеличенным сечением - для отличной тяги и экологичности! Вся зола оседает в коллекторе и из трубы идет лишь легкий пар.

2. Загрузочная - посередине

Здесь находится горелка. И сюда загружается топливо, если котел работает в ручном режиме. Для этого нужно докупить колосники.

3. Дверца зольника - внизу

На ней есть поддувальная дверца. Используется при топке в ручном режиме, чтобы регулировать силу пламени.

4. Сверху установлен контроллер отопления

Зольный ящик очень большой, с ручками для переноски:

Кроме того, благодаря объемному зольному ящику можно и золу вытаскивать не каждый день. Вы ощутите все прелести автоматики, когда после загрузки котла - забудете о нем на несколько дней!

На дверце зольника - ручка с утеплением, чтобы не обжечься. А также - задвижка, которая регулирует поступление воздуха. Это нужно для горения угля в ручном режиме (надо докупить колосники).

На верхней части котла расположены:

1. транспортировочный крюк.  Так что котел можно разгружать краном-манипулятором.;
2. контроллер
3. гильзы для датчиков: температуры подачи + защиты от перегрева
4. подача горячей воды

Сзади котла Cuba - патрубок дымохода/ Расположение дымохода - универсальное. Т.е. можно вывести трубу как вверх, так и назад. Просто откручиваете болты и переставляете патрубок.

Снизу - обратка (1). Рядом болт заземления (2) и сливной кран (3). Также сбоку снизу есть отверстие для ТЭН (4)

С завода там стоит заглушка.

Рядом с отверстием под ТЭН находится вентилятор (1). Его мощность регулируется болтом (2). Изначально нужно откалибровать вентилятор через мерные деления (3). Двигая линейку - мы перекрываем воздух, поступающий в горелку. Для котла нужно выставить деление, соответствующее мощности котла. Центробежный вентилятор нагнетает воздух, который проходя через мелкие отверстия - равномерно раздувает пламя на горелке.

5) Контроллер автоматики котла Zota Forta - DM 320 (Дом Автоматика)

Контроллер российского производителя ДомАвтоматика управляет:

• - шнеком
• - вентилятором наддува
• 2 насосами:
• - насосом ЦО (центрального отопления),
• - контура ГВС (горячей воды),

В контроллер сзади подключены датчики и устройства для управлениями этими элементами.  Автоматика позволяет экономить топливо. Можно подключить комнатный термостат.

В меню контроллера несколько разделов.

ИНФОРМАЦИЯ

Здесь отображается состояние подключенных устройств

В целом - все основные настройки делаются крутящейся "шайбой". Вправо-влево - выбор настройки/раздела. Нажать - зайти в раздел.   При ошибке - жмите кнопку "назад" и вернетесь на предыдущую страницу.

НАСТРОЙКИ
Можно выбрать различные режимы настроек. На пульте Вы можете установит нужную температуру теплоносителя или воздуха (при помощи комнатного термостата). Может работать в ручном режиме - для этого надо купить колосники. На котле есть датчик температуры и датчик перегрева.

Изначальные настройки надо выбрать в связи с:

- топливом;

- мощностью котла

Это делается, чтобы котел работал максимально эффективно. Данные берутся из таблицы в паспорте котла.

Они настраиваются также "шайбой".

Также есть раздел, показывающий уровень топлива. Нужна калибровка - т.е. настройка. Подробности есть в обучающем видео Zota. В целом идея такая - при первом расходовании полного бункера контроллер поймет, сколько угля именно такого размера входит в бункер.

ИНЖЕНЕРНЫЕ НАСТРОЙКИ

Также можно зайти в сервисное меню для более глубокой отстройки работы котла Zota Cuba

Апгрейд автоматики

Можно заказать вместо базовой модели 320 - более продвинутую 350.

Отличия контроллера 350:

• - встроен GSM-модуль - можно управлять котлом со смартфона;
• - можно присоединить датчик дымовых газов - для информирования;
• - погодозависимость
• - хронотермостат - работа по расписанию

Розжиг котла Zota Cuba

Котел разжигается вручную. Дрова либо пеллеты разжигаются горелкой.



Затем нужно включить вручную режим горения на контроллере. И далее котел уже работает сам, пока не закончится топливо в бункере.

Системы защиты котла Zota Cuba

• Защита от замерзания. Если температура упадет ниже +5 градусов - включатся все насосы.
• Также есть функция антизаклинивания. За лето циркуляционные насосы закисают и не могут запуститься. Чтобы этого не произошло - контроллер 1 раз в неделю включает насосы на несколько секунд.
• От обратного протлевания топлива
• От перегрева теплоносителя
• Реверс шнека - 3 попытки протолкнуть застрявший уголь

Можно доустановить:

• - бункер большего размера
• - систему охлаждения топливопровода
• - ТЭН с управлением;
• - модуль дистанционного управления котлом
• - комнатный термостат

Преимущества котла Zota Cuba:

• высокий КПД 84%
• горит до 7 суток
• увеличенная горловина  - уголь не зависает;
• увеличенная горелка для зольного угля
• "антидым"
• реверс
• мощный шнек 133мм
• универсальное подключение бункера и дымохода;
• большой зольный ящик 30л
• турбина с пультом в комплекте
• хорошее утепление и газоплотность

Продажа автоматических котлов Zota Cuba в магазине Алтайский Уют

Вы можете приобрести любой из этих котлов по выгодной цене, с НДС - для организаций СПЕЦЦЕНА! Узнайте Вашу стоимость с максимальной скидкой по телефону или в Whats App!

Есть вопросы или решили сделать заказ?
Пишите в Вацап, оставьте заказ на сайте или позвоните нам!

8913-225-8302

А также специально для Вас - видеообзор котла Zota Cuba. Как будто сходите в магазин, не выходя из дома!



Цену и наличие - УТОЧНЯЙТЕ, пожалуйста, по телефону!

---------------------------------------------------------------------------------------------------------------------------------------------------

Навигатор твердотопливных котлов

Здесь Вы быстро выберете подходящий котел для себя. Мы уже разбили котлы на группы. Осталось только выбрать подходящую подборку – по Вашим параметрам.

1. Мощность

Выберите по площади дома. Считают обычно так – 1 кВт на 10 м2 + 30% запаса (при хорошем утеплении дома). Т.е., к примеру, на 100 м2 – 13 кВт. Выберите подходящую мощность:

6-10 кВт (до 100м2)  |  11-15 кВт (до 150 м2)   |  16-20 кВт (до 200м2)  | 22-30 кВт (до 300 м2)

32-40 кВт (до 400м2)  |  45-100 кВт (до 1000 м2)   |   100-750 (1000 м2 и более)

2. Длительность горения

В целом котлы делятся по времени горения на 3 группы:

Классические – недорогие котлы, горят до 7 ч на одной закладке

Длительного горения – от 8 до 30 ч на одной загрузке. Т.е. «утром закинули и вечером закинули уголь». Или просто 1 раз в сутки

Полуавтоматические котлы – есть автоматика. Горят 12ч-2 суток

Автоматические котлы – горят несколько суток – от 2 дней до 2 недель. С бункером и автоматико

3. Бренд

3.1. Zota

самый популярный сибирский завод. Скрупулезный подход к качеству. Например, специально закупают уголь из разных уголков России, чтобы проверить работу котлов на разном топливе. Отсюда и стабильность в качестве! Очень много моделей

Хиты:

Zota Lava, Bulat – горит до 15-20 суток, водяные колосники, шуровочный рычаг

Zota Forta – самый недорогой автоматический котел ,горит до 7 суток

Zota Тополь – есть большие мощности, до 80 кВт

А еще есть:

– недорогие Zota Box, Master X и Енисей,

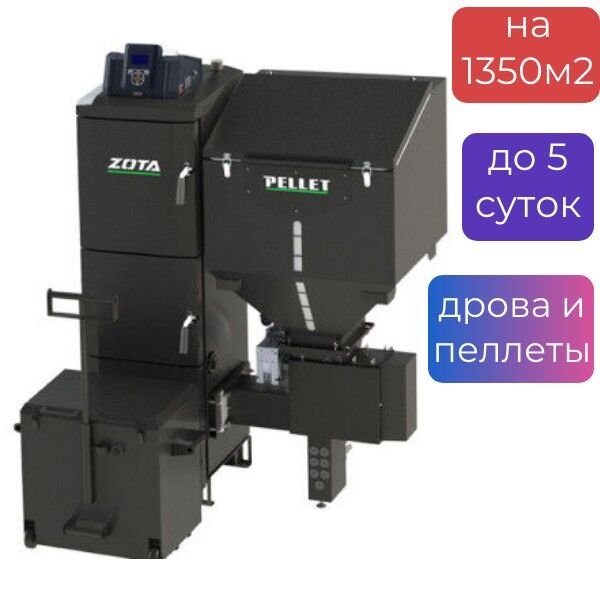

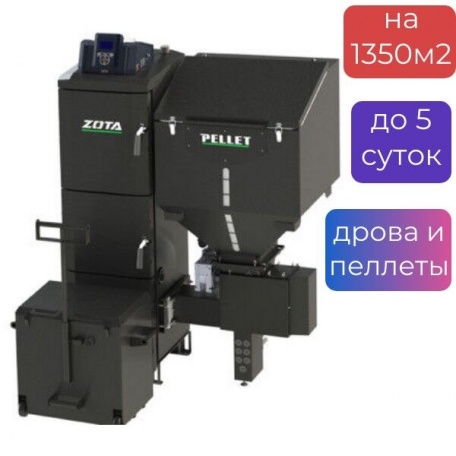

- пеллетные Pellet S, Focus, Pony, Optima

- полуавтоматические – Bulat Turbo и Magna

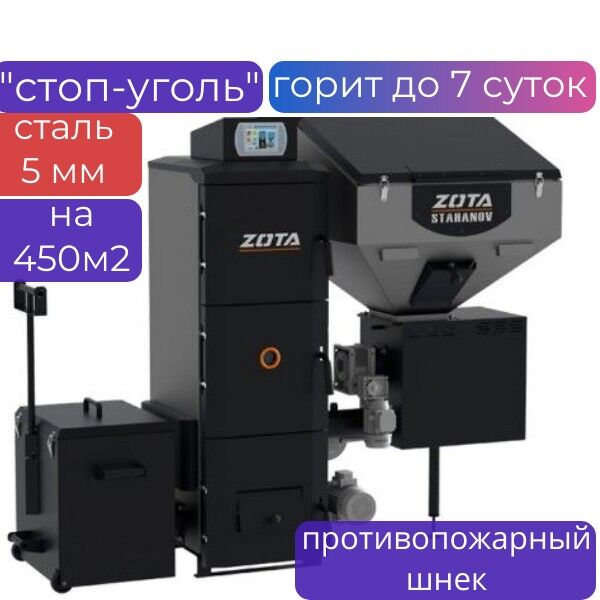

- умные автоматические Stahanov, Twist, бюджетная Forta и Cuba

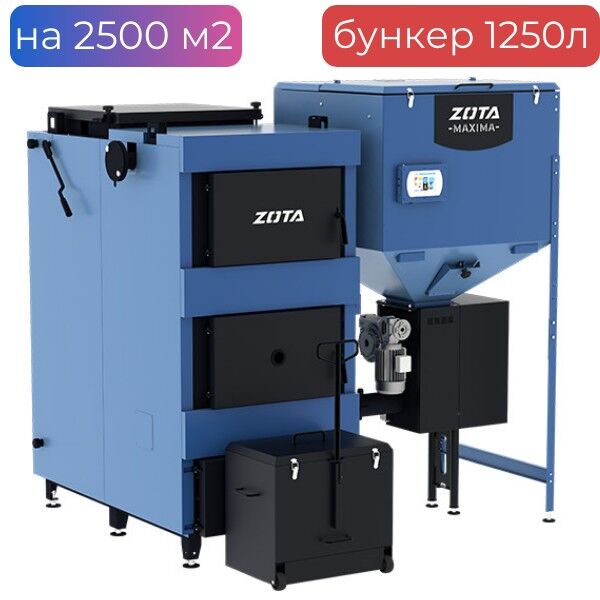

- промышленной мощности до 750 кВт Maxima, Robot
