Система охлаждения топливопровода ZOTA Optima / Forta / Focus / Maxima / Pellet / Stahanov
Описание
Продажа автоматических котлов Зота Форта в магазине Алтайский Уют
Эти котлы горят до 7 суток при высоком КПД - 80%.
Очень компактный - ширина всего 107 см. Если у Вас маленькая котельная - это отличный вариант для Вас. С 2023 года котлы выпускаются в новом стильном дизайне черного цвета!
Автоматические котлы состоят из 5 основных частей:
1) Бункер для топлива
2) Механизм подачи
3) Горелка
4) Теплообменник
5) Контроллер
Уголь поступает из бункера в горелку при помощи шнекового механизма подачи топлива. Далее горелка поджигает уголь и вентилятор раздувает огонь и поддерживает. А пульт - контролирует работу котла и насосов. Рассмотрим все части котла по порядку:
1) Бункер автоматического котла Zota Forta
Объем у всех моделей - 210 л (около 155 кг/угля). Сверху - застежки, чтобы крышка плотно закрывалась!
Благодаря такому большому бункеру котел может гореть до 7 суток. Это если Вы топите стандартным углем насыпной плотностью около 750 кг/м3 и калорийностью 4700-4800 ккал/кг.
Непрерывно котел может работать на полной мощности чуть больше 1-2 суток. Но в реальности, когда котел разгоняется, то потом он просто поддерживает горение - на малых мощностях. В целом котел работает столько:
- около 8 ч в сутки в межсезонье + 16 поддерживает горение
- около 12 ч в сутки в морозы + 12 ч поддерживает горение
Это именно непрерывное горение. А реальное - до 1 недели или даже больше (особенно долго горит весной и осенью).
Можно докупить надставку для бункера на 100 л и увеличить время горения еще в 1,5 раза
Бункер можно установить как слева, так и справа. Топливо - уголь фракции "орех", т.е. небольшой. При ручном режиме - можно топить дровами, топливными брикетами, и крупным углем 50-350 мм.

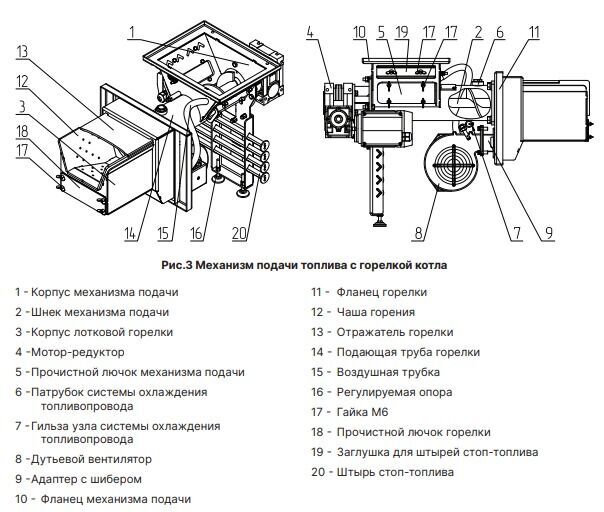

2) Механизм подачи топлива котла Зота Форта
"Вживую шнек выглядит так":
1-шнек (9), приводится в движение моторедуктором (2) с передаточным числом 1200 и мощностью 90 Вт.
Для защиты двигателя от повреждения крупными камнями - на месте (1) есть шпонка. Она срезается камнем и двигатель остается целым. А новая шпонка ставится очень легко - просто открутить 4 болта и вставить шпонку.
Чтоб найти этот камень, из-за которого котел встал - есть прочистной ревизионный люк (4)
У всех 1-шнековых котлов есть опасность обратного протлевания топлива. Т.е. уголь может загореться не в горелке, а рядом со шнеком. От этого есть защита. Датчик температуры топливопровода (5). Если температура выше 85 градусов, то вентилятор (7) WPA-120 83 Вт перестает работать и горящий уголь выталкивается свежим топливом в зольный ящик.
Резиновая трубка (8) выравнивает давление в котел и бункере. Если ее не будет - в бункер может попадать дым. А с трубкой - такой проблемы нет.
В место между топливопроводом и бункером (3) ставится СТОП-уголь
Система СТОП-уголь
На время поиска камня, остановившего котел, надо остановить подачу угля. Система СТОП-уголь при помощи штырей создает решетку, которая не дает углю попасть с топливопровод. Когда камень нашли - штыри нужно вытащить, чтобы уголь свободно шел в горелку котла.
Если надолго отключили свет или шпонку сорвало, то датчик температуры может не помочь. Для этих редких случаев есть дополнительная противопожарная защита -

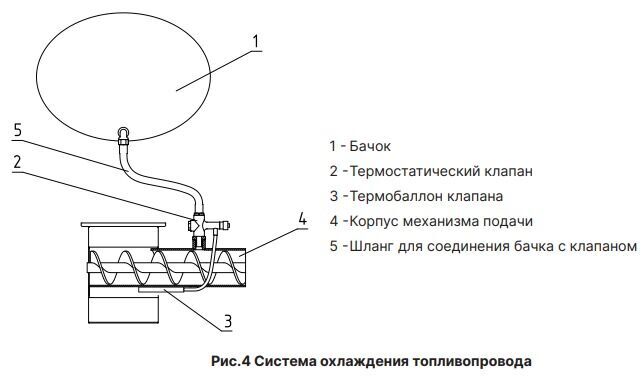

Система охлаждения топливопровода
Состоит из 3 частей:
- емкость для воды 8л - отсюда вода поступает в котел через шланг
- термостатический клапан - он дает команду на тушение
- гибкий резиновый шланг
3) Горелка котла длительного горения Zota Forta
В котлах Зота Форта стоит горелка лоткового типа. Топливо подается порционно механизмом подачи, из бункера. Уголь загорается от уже горящего топлива. А зола и шлак после сжигания сдвигаются на край лотка новым топливом и осыпаются в зольный ящик.
Лоток (1) - из нержавеющей стали толщиной 8мм. В нем есть вентиляционные отверстия (2) для раздувания пламени. Огонь раздувается вентилятором WPA-120 мощностью 83 Вт - установлен снаружи, смотрите на чертеже механизма подачи.
В торце - ревизионное окошко (3) для чистки горелки. Сверху - чугунный рассекатель пламени (4). Он выполняет 2 функции:
- - равномерно распределяет пламя горелки;
- - эффективно дожигает топливо и увеличивает КПД

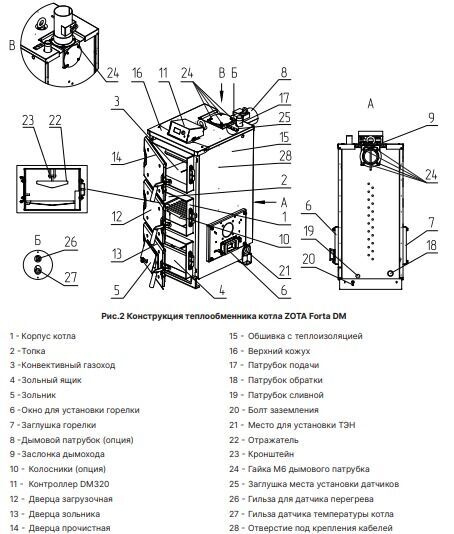

4) Котловой блок Зота Форта
Корпус котла утеплен. На нем 3 дверцы
1. Прочистная дверца - сверху
За ней находится теплообменник. Он S-образной формы - чтобы огонь огибал большее количество водонаполненных емкостей.
2. Загрузочная - посередине
Здесь находится горелка. И сюда загружается топливо, если котел работает в ручном режиме. Для этого нужно докупить колосники.
3. Дверца зольника - внизу
На ней есть поддувальная дверца. Используется при топке в ручном режиме, чтобы регулировать силу пламени.
Зольный ящик очень большой - 25 литров.
Кроме того, благодаря объемному зольному ящику можно и золу вытаскивать не каждый день. Вы ощутите все прелести автоматики, когда после загрузки котла - забудете о нем на несколько дней!
Сзади котла Forta - патрубок дымохода диаметром 120мм. Шибер уже в комплекте - им также можно регулировать тягу. Расположение дымохода - универсальное. Т.е. можно вывести трубу как вверх, так и назад. Просто откручиваете болты и переставляете патрубок.
Подача и обратка - 32мм. Подача на фото - сзади дымохода.
Обратка (1) внизу котла. Рядом сливной патрубок (2) и болт заземления (3)
Сбоку есть отверстие для ТЭН. С завода там стоит заглушка.
5) Контроллер автоматики котла Zota Forta - DM 320 (Дом Автоматика)
Контроллер российского производителя ДомАвтоматика управляет:
- - шнеком
- - вентилятором наддува
- 2 насосами:
- - насосом ЦО (центрального отопления),
- - контура ГВС (горячей воды),
В контроллер сзади подключены датчики и устройства для управлениями этими элементами. Автоматика позволяет экономить топливо. Можно подключить комнатный термостат.
В меню контроллера несколько разделов.
ИНФОРМАЦИЯ
Здесь отображается состояние подключенных устройств
В целом - все основные настройки делаются крутящейся "шайбой". Вправо-влево - выбор настройки/раздела. Нажать - зайти в раздел. При ошибке - жмите кнопку "назад" и вернетесь на предыдущую страницу.
НАСТРОЙКИ
Можно выбрать различные режимы настроек. На пульте Вы можете установит нужную температуру теплоносителя или воздуха (при помощи комнатного термостата). Может работать в ручном режиме - для этого надо купить колосники. На котле есть датчик температуры и датчик перегрева.
Изначальные настройки надо выбрать в связи с:
- топливом;
- мощностью котла
Это делается, чтобы котел работал максимально эффективно. Данные берутся из таблицы в паспорте котла.
Они настраиваются также "шайбой".
Также есть раздел, показывающий уровень топлива. Нужна калибровка - т.е. настройка. Подробности есть в обучающем видео Zota. В целом идея такая - при первом расходовании полного бункера контроллер поймет, сколько угля именно такого размера входит в бункер.
ИНЖЕНЕРНЫЕ НАСТРОЙКИ
Также можно зайти в сервисное меню для более глубокой отстройки работы котла Zota Cuba
Апгрейд автоматики
Можно заказать вместо базовой модели 320 - более продвинутую 350.
Отличия контроллера 350:
- - встроен GSM-модуль - можно управлять котлом со смартфона;
- - можно присоединить датчик дымовых газов - для информирования;
- - погодозависимость
- - хронотермостат - работа по расписанию

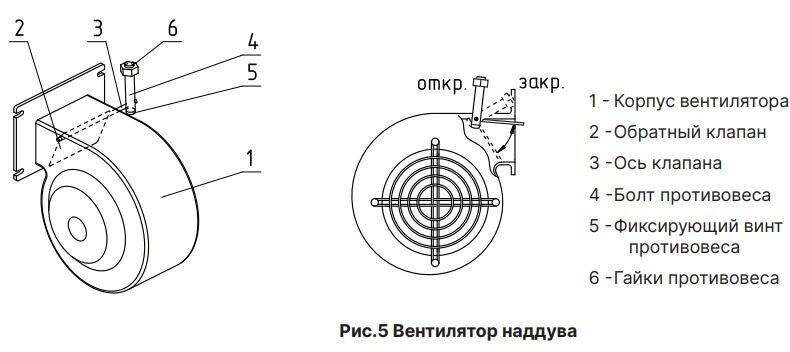

Устройство вентилятора котла Zota Forta
Системы защиты котла Zota Forta
- Защита от замерзания. Если температура упадет ниже +5 градусов - включатся все насосы.
- Также есть функция антизаклинивания. За лето циркуляционные насосы закисают и не могут запуститься. Чтобы этого не произошло - контроллер 1 раз в неделю включает насосы на несколько секунд.
- От обратного протлевания топлива. Можно докупить систему охлаждения топливопровода
- От перегрева теплоносителя

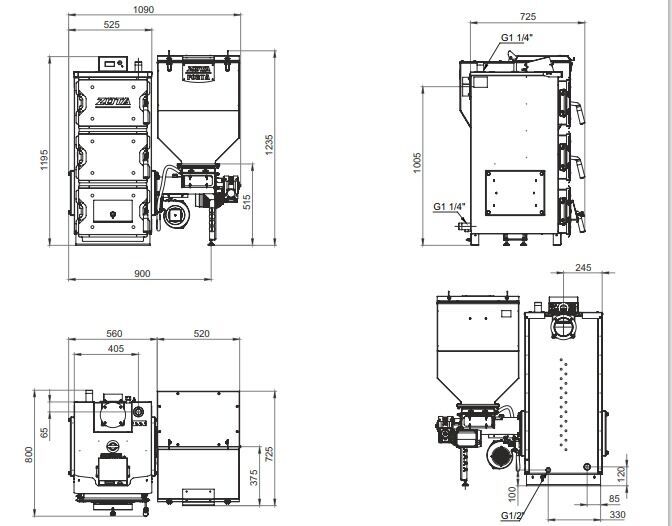

Размеры автоматического котла Зота Форта
Полная схема котла Зота Форта

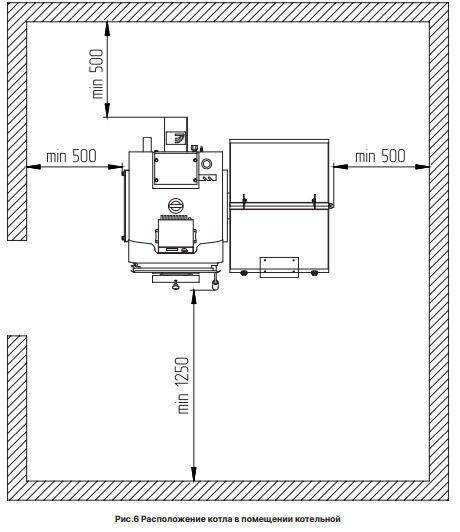

Размещение котла Zota Forta в котельной

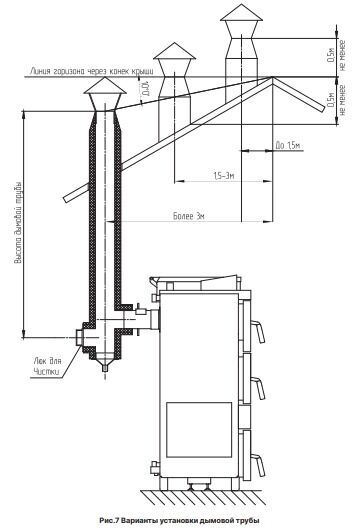

Дымоход автоматического котла Зота Форта

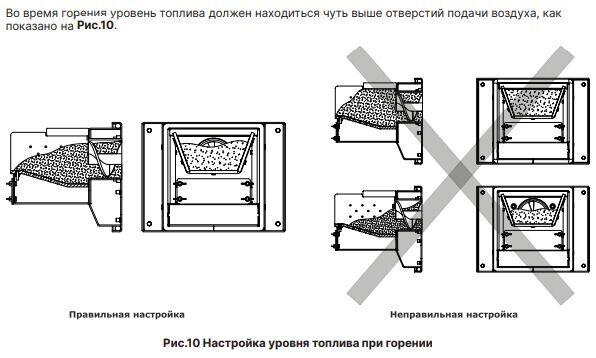

Настройка подачи топлива у Zota Forta
Можно доустановить:
- - систему "Стоп-уголь" для быстрой очистки бункера, когда камни застревают на подаче угля;
- - бункер большего размера
- - ТЭН с управлением;
- - модуль дистанционного управления котлом
- - колосники для ручного режима
- - вставку бункера 100л
- - систему охлаждения топливопровода
- - внешний термостат
- - датчик уличной температуры для погодозависимого управления
Преимущества котла Zota Forta:
- высокий КПД 80%
- горит до 7 суток
- универсальное подключение бункера и дымохода;
- турбина с пультом в комплекте
- большой зольный ящик
- хорошее утепление и газоплотность
- несколько систем защиты
- различные режимы работы - недельное расписание, погодозависимость и т.д.
- управляет 4 насосами
Какой мощности купить котел для отопления дома?
Обычно мощность котла считают так:
- 1 кВт на 10 м2
- Для Сибири (3ий климатический пояс) - поправочный коэффициент 1,2-1,5. Т.е. надо добавить запас мощности 20-50%
Это расчет при нормальном утеплении - стены 150 мм минваты + 200 мм минваты крыша.
Т.е.
на 50 м2 - надо 6-8 кВт
на 100 м2 - 12-15 кВт
на 200 м2 - 24-30 кВт
